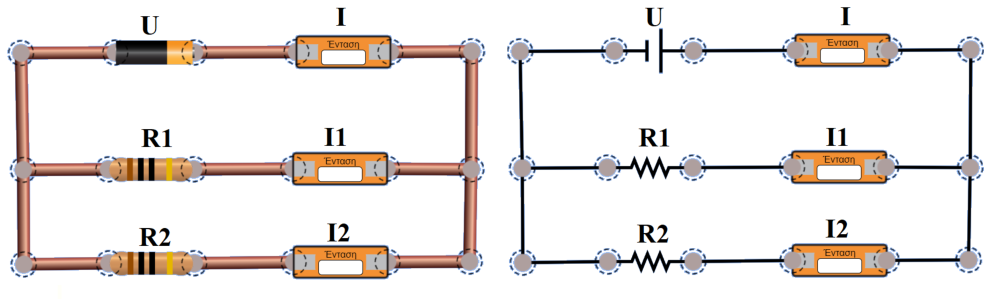

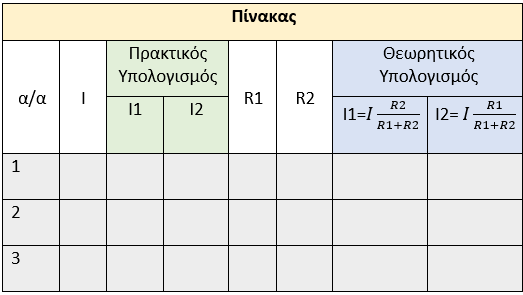

Διαιρέτης Έντασης (Σταθερός) Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Ο διαιρέτης ρεύματος είναι μία απλή κυκλωματική διάταξη η οποία αποτελείται από αντιστάτες συνδεδεμένους παράλληλα, στα άκρα των οποίων εφαρμόζεται η τάση εισόδου. Το ρεύμα που διαρρέει το κύκλωμα θα κατανεμηθεί στις αντιστάσεις με τρόπο αντιστρόφως ανάλογο προς την τιμή τους. Ειδικές περιπτώσεις Στην περίπτωση που οι αντιστάσεις του κυκλώματος έχουν ακριβώς την ίδια τιμή, τότε το ρεύμα εισόδου θα ισοκατανεμηθεί μεταξύ των αντιστάσεων Επίσης, εάν η μία εκ των αντιστάσεων είναι πολύ μικρότερη από τις άλλες, τότε το ρεύμα που θα την διαπερνά θα είναι ίσο με το ρεύμα εισόδου ενώ το ρεύμα που θα διαπερνά τις άλλες αντιστάσεις θα μηδενιστεί. Β. ΚΥΚΛΩΜΑ ΜΕΤΡΗΣΕΩΝ Γ. ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ Πραγματοποιήστε τη συνδεσμολογία του κυκλώματος χρησιμοποιώντας δυο αντιστάσεις διαφορετικής τιμής η καθεμία Μετρήστε, με τη χρήση αμπερομέτρου, τις εντάσεις των αντιστάσεων Επαναλάβετε τις μετρήσεις σας αλλάζοντας κάθε φορά την τάση της πηγής Υπολογίστε θεωρητικά τις εντάσεις στα άκρα των αντιστάσεων Συμπληρώστε τον πίνακα μετρήσεων Συγκρίνετε τα θεωρητικά με τα πρακτικά αποτελέσματα σας. Μπορείτε να πραγματοποιήσετε την εργαστηριακή άσκηση στο ακόλουθο εικονικό ηλεκτρολογικό εργαστήριο Δ. ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ Ε. ΣΥΜΠΕΡΑΣΜΑΤΑ

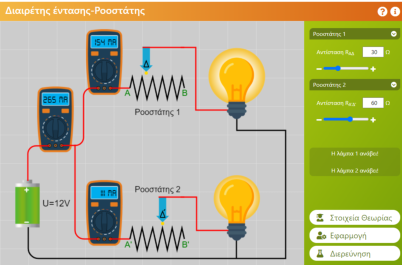

Εφαρμογή Εικονικού Διαιρέτη Έντασης

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΜΕΤΡΗΣΕΩΝ
