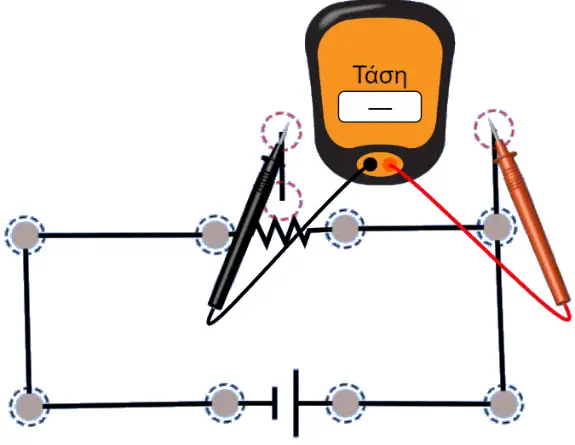

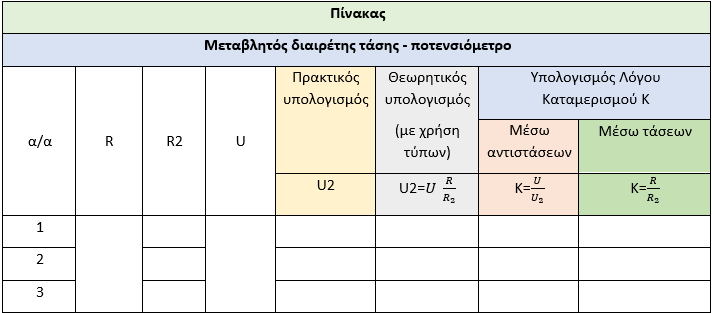

Διαιρέτης Τάσης (Μεταβλητός) - Ποτενσιόμετρο Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Το ποτενσιόμετρο είναι μια αντίσταση τριών ακροδεκτών που χρησιμοποιείται πολύ συχνά στην ηλεκτρολογία. Ο ένας από τους τρεις ακροδέκτες είναι μια (μεταβλητή) συρόμενη ή περιστρεφόμενη επαφή – δρομέας, που μπορεί να κινείται ελεύθερα πάνω σε μια αντίσταση. Ανάλογα με τη θέση του δρομέα μπορούμε να πάρουμε διαφορετική τάση στα άκρα του ποτενσιόμετρου (ανάμεσα σε σταθερή και μεταβλητή επαφή). Όσο ο δρομέας μετακινείται προς το άκρο της αντίστασης, τόσο μεγαλύτερη τάση μπορούμε να λάβουμε. Β. ΚΥΚΛΩΜΑ ΜΕΤΡΗΣΕΩΝ Γ. ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ Μέτρηση τάσης και αντίστασης μεταξύ σταθερών ακροδεκτών Συνδέστε το ωμόμετρο στους σταθερούς ακροδέκτες Α και Β του ποτενσιόμετρου, μετρήστε την συνολική αντίσταση R και σημειώστε την τιμή στον πίνακα Συνδέστε το βολτόμετρο στους σταθερούς ακροδέκτες Α και Β του ποτενσιόμετρου , τροφοδοτήστε το κύκλωμα με τάση και σημειώστε την τιμή U στον πίνακα Μέτρηση τάσης και αντίστασης μεταξύ σταθερού και κινητού ακροδέκτη Μετακινήστε το δρομέα του ποτενσιομέτρου σε μια θέση και μετρήστε με ένα βολτόμετρο την τάση U2 μεταξύ σταθερού και κινητού ακροδέκτη . Σημειώστε την τιμή στον πίνακα Αποσυνδέστε το ποτενσιόμετρο από την πηγή και μετρήστε την αντίσταση R2 μεταξύ του σταθερού και κινητού ακροδέκτη Υπολογίστε τον λόγο καταμερισμού Κ του μεταβλητού διαιρέτη από τις τιμές των αντιστάσεων R1 , R2 και από τις τις τιμές των τάσεων U , U2 . Επαναλάβετε τα βήματα 3 , 4 και 5 για δύο διαφορετικές θέσεις του κινητού ακροδέκτη . Μπορείτε να πραγματοποιήσετε την εργαστηριακή άσκηση στο ακόλουθο εικονικό ηλεκτρολογικό εργαστήριο Δ. ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ Ε. ΣΥΜΠΕΡΑΣΜΑΤΑ Ερώτηση: Τι ένδειξη θα δείχνει ένα ωμόμετρο εάν το συνδέσετε στους σταθερούς ακροδέκτες ενός ποτενσιομέτρου και μετακινείτε την κινητή επαφή Ερώτηση: Τι ένδειξη θα δείχνει ένα βολτόμετρο εάν το συνδέσετε στους σταθερούς ακροδέκτες ενός ποτενσιομέτρου και μετακινείτε την κινητή επαφή

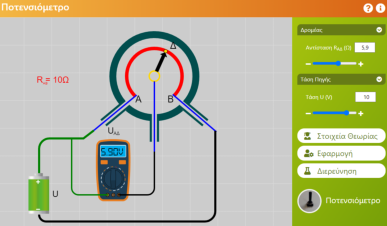

Εφαρμογή Εικονικού Ποτενσιόμετρου
Τα ποτενσιόμετρα περιστροφικού τύπου χρησιμοποιούνται κυρίως για την απόκτηση ρυθμιζόμενης τάσης τροφοδοσίας σε ένα τμήμα ηλεκτρονικών κυκλωμάτων και ηλεκτρικών κυκλωμάτων. Ο ελεγκτής έντασης ενός ηχοσυστήματος είναι ένα δημοφιλές παράδειγμα περιστροφικού ποτενσιόμετρου, όπου το περιστροφικό κουμπί του ποτενσιόμετρου ελέγχει την παροχή στον ενισχυτή
Σύμβολο
Ο Λόγος Καταμερισμού Κ παρέχει το μέγεθος του υποβιβασμού της τάσης
ΤΟΜΕΑΣ ΗΛΕΚΤΡΟΛΟΓΙΑΣ, ΗΛΕΚΤΡΟΝΙΚΗΣ ΚΑΙ ΑΥΤΟΜΑΤΙΣΜΟΥ 1o ΕΠΑΛ ΑΜΑΡΟΥΣΙΟΥ ΤΕΧΝΙΚΟΣ ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ, ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΚΑΙ ΔΙΚΤΥΩΝ 3ο ΕΚ Β ΑΘΗΝΑΣ (ΑΜΑΡΟΥΣΙΟΥ)
ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΜΕΤΡΗΣΕΩΝ
