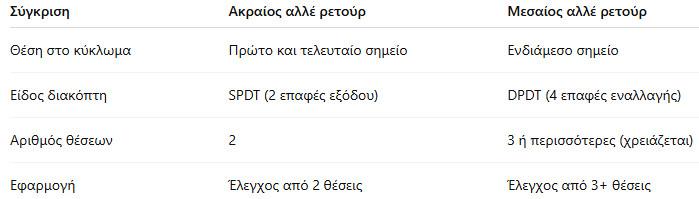

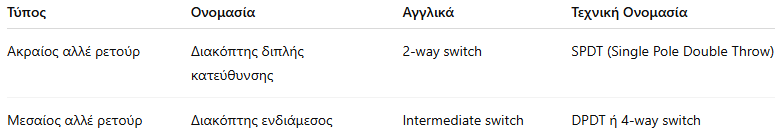

Τίτλος Άσκησης: Έλεγχος φωτιστικού σημείου από τρεις θέσεις Πρόβλημα: Επιθυμούμε να ελέγχουμε ένα φωτιστικό σημείο από τρεις διαφορετικές θέσεις. Θα πρέπει να χρησιμοποιήσουμε εκτός από τους δυο ακραίους διακόπτες αλλέ ρετούρ και έναν μεσαίο. Και αν θελήσουμε να προσθέσουμε περισσότερες θέσεις ελέγχου του φωτιστικού σημείου, θα πρέπει να προσθέσουμε αντίστοιχους μεσαίους διακόπτες αλλέ ρετούρ Σημείωση: Δώστε προσοχή στη διαφορά μεταξύ μεσσαίων και ακραίων διακοπτών αλλέ ρετούρ Σύνδεση με την προηγούμενη άσκηση: Στην προηγούμενη άσκηση μάθαμε να ελέγχουμε φωτιστικά σημεία από δυο θέσεις. Σε αυτή την άσκηση θα μάθουμε να ελέγχουμε τα φωτιστικά σημεία από τρεις και περισσότερες θέσεις Δραστηριότητα: Πριν κατασκευάσετε το ηλεκτρολογικό κύκλωμα, θα πρέπει να το σχεδιάσετε. Καλείστε λοιπόν να σχεδιάστε το πολυγραμμικό και το μονογραμμικό σχέδιο του κυκλώματος Δραστηριότητα: Για να μπορέσετε να κατασκευάσετε το κύκλωμα, θα πρέπει να γνωρίζετε τα υλικά που θα πρέπει να προμηθευτείτε. Συμπληρώστε τα στον ακόλουθο πίνακα. Μπορείτε να υπολογίσετε το κόστος; Για να βρείτε ενδεικτικές τιμές θα πρέπει να συμβουλευτείτε ιστοσελίδες καταστημάτων εμπορίας ηλεκτρολογικού υλικού. Δραστηριότητα: Χρησιμοποιώντας τα υλικά που επιλέξατε και ακολουθώντας το σχέδιο που σχεδιάσατε, πραγματοποιήστε τη κατασκευή του κυκλώματος. Καταρχάς, συγκεντρώστε τα υλικά σας Στη συνέχεια, τοποθετήστε τα στην πινακίδα Στη συνέχεια συνδεσμολογήστε τα Τέλος ελέγξτε το κύκλωμα σας υπό τάση Δραστηριότητα: στο κύκλωμα που έχετε ήδη κατασκευάσει, να προσθέσετε δεύτερη λάμπα η οποία θα ελέγχεται όπως και η πρώτη, από τους τρεις διακόπτες αλλέ ρετούρ Δραστηριότητα: Να σχεδιάσετε και να κατασκευάσετε το πολυγραμμικό σχέδιο για τον έλεγχο ενός φωτιστικού σημείου από τέσσερις διαφορετικές θέσεις
