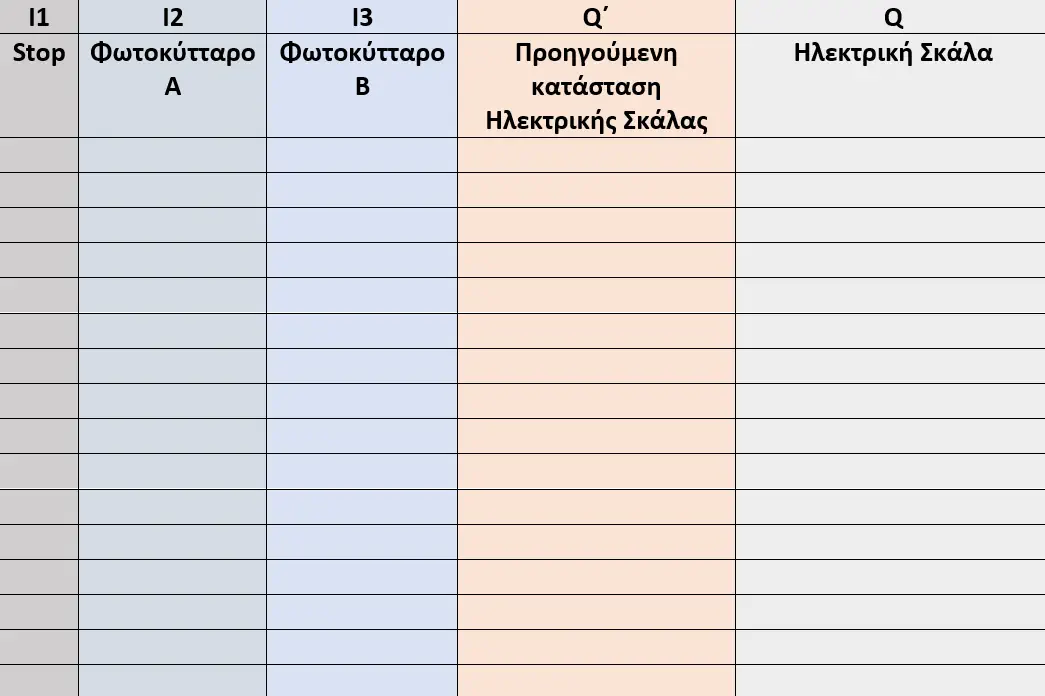

Τίτλος Άσκησης: Κυλιόμενη Σκάλα Πρόβλημα: Επιθυμούμε την κατασκευή ενός συστήματος για τον αυτόματο έλεγχο μιας κυλιόμενης σκάλας. Η κυλιόμενη σκάλα τίθεται σε κατάσταση λειτουργίας όταν κάποιος βρεθεί μπροστά από το φωτοκύτταρο που βρίσκεται στην αρχή της σκάλας. Αντίθετα, η κυλιόμενη σκάλα τίθεται σε κατάσταση μη-λειτουργίας όταν κάποιος βρεθεί μπροστά από το φωτοκύτταρο που βρίσκεται στο τέλος της σκάλας. Επίσης υπάρχει και ένα μπουτόν Stop για έκτακτη ανάγκη σταματήματος της σκάλας Σύνδεση με την προηγούμενη άσκηση: Πλέον είστε σε θέση να επιλύεται απλά προβλήματα αυτοματισμού χρησιμοποιώντας την προγραμματιζόμενη λογική. Ένα τέτοιο πρόβλημα είναι και το πρόβλημα της κυλιόμενης σκάλας Χαρακτηρισμός εισόδων και εξόδων του PLC Συνδεσμολογία Πίνακες αληθείας Μαθηματική Εξίσωση Απλοποίηση με πίνακα Karnaugh Απλοποιημένη Εξίσωση Πρόγραμμα λειτουργίας του αυτοματισμού ΣΥΜΠΕΡΑΣΜΑ

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΑΥΤΟΜΑΤΙΣΜΩΝ
