Τίτλος
Άσκησης:
Συνδεσμολογία
λαμπτήρα
φθορισμού
-
Αντικατάσταση
λαμπτήρα
φθορισμού από λαμπτήρα LED
Πρόβλημα:
θέλουμε
να
συνδέσουμε
έναν
λαμπτήρα
φθορισμού
σε
κάποιο
δωμάτιο.
Ήδη
έχουμε
μάθει
τον
τρόπο
συνδεσμολογίας
των
διαφόρων
διακοπτών.
Όμως
ένας λαμπτήρας φθορισμού απαιτεί επιπλέον εξαρτήματα ώστε να λειτουργήσει
Σύνδεση
με
την
προηγούμενη
άσκηση:
Στις
προηγούμενες
ασκήσεις
μάθαμε
να
συνδέουμε
διάφορα
είδη
διακοπτών
ώστε
να
ελέγχουμε
φωτιστικά
σημεία.
Σε
αυτή την άσκηση θα μάθουμε να συνδεσμολογούμε λαμπτήρα φθορισμού σε απλό διακόπτη προσθέτοντας και τα απαραίτητα εξαρτήματα για τη λειτουργία του

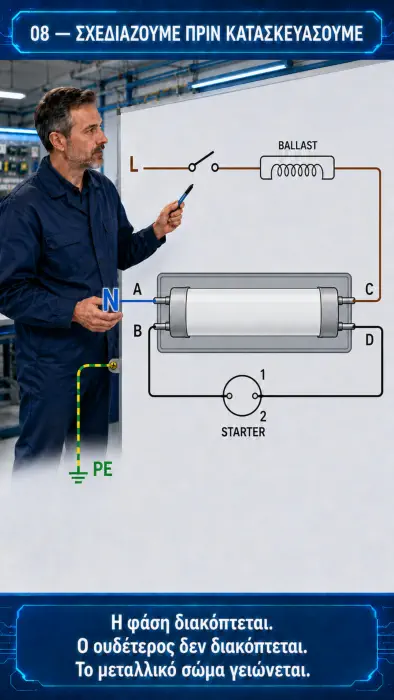

Δραστηριότητα:
Πριν
κατασκευάσετε
το
ηλεκτρολογικό
κύκλωμα,
θα
πρέπει
να
το
σχεδιάσετε.
Καλείστε
λοιπόν
να
σχεδιάστε
το
πολυγραμμικό
και
το
μονογραμμικό σχέδιο του κυκλώματος
Δραστηριότητα:
Για
να
μπορέσετε
να
κατασκευάσετε
το
κύκλωμα,
θα
πρέπει
να
γνωρίζετε
τα
υλικά
που
θα
πρέπει
να
προμηθευτείτε.
Συμπληρώστε
τα
στον
ακόλουθο
πίνακα.
Μπορείτε
να
υπολογίσετε
το
κόστος;
Για
να
βρείτε
ενδεικτικές
τιμές
θα
πρέπει
να
συμβουλευτείτε
ιστοσελίδες
καταστημάτων
εμπορίας
ηλεκτρολογικού υλικού.
Δραστηριότητα:
Χρησιμοποιώντας τα υλικά που επιλέξατε και ακολουθώντας το σχέδιο που σχεδιάσατε, πραγματοποιήστε τη κατασκευή του κυκλώματος.
1.

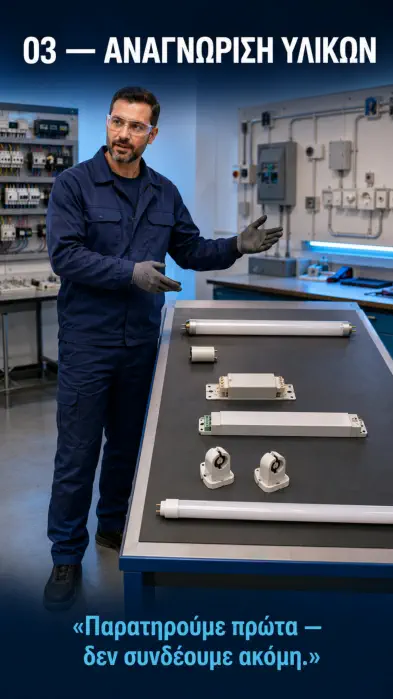

Συγκέντρωση υλικών και οργάνων στο χώρο εργασίας.
2.
Χάραξη
στην
πινακίδα
των
θέσεων
των
διακοπτών,
των
κουτιών
δια¬κλάδωσης,
του
φωτιστικού
σημείου
και
της
πορείας
της
γραμμής
σύμ¬φωνα
με
το
σχέδιο
του έργου.

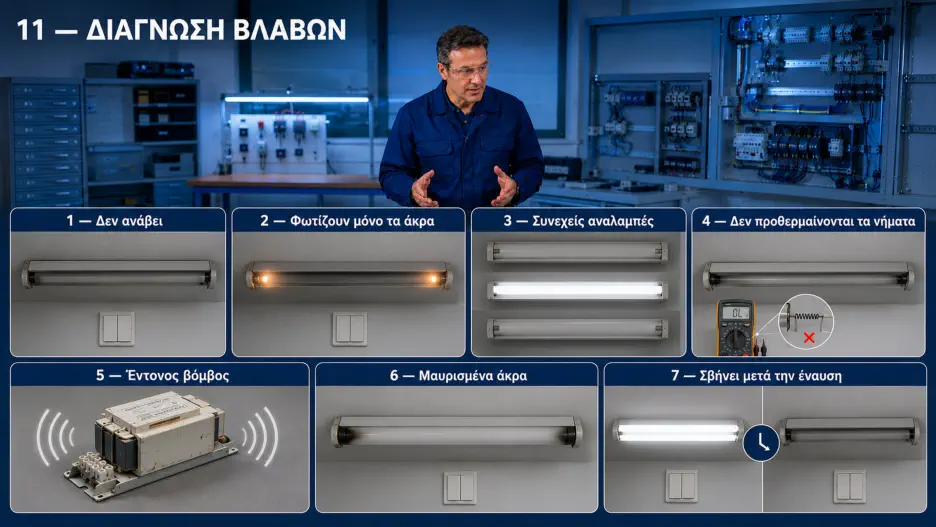

3.

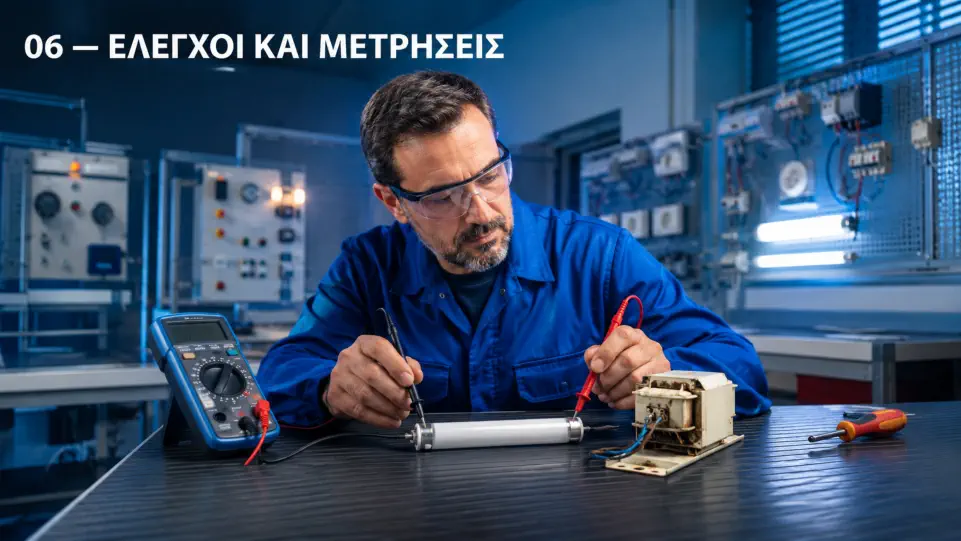

Έλεγχος στο νήμα φθορισμού.
4.

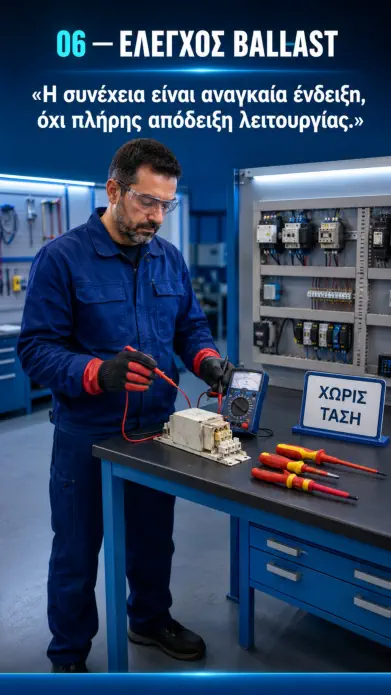

Έλεγχος συνέχειας του μπάλαστ
5.
Διανομή εργαλείων και υλικών.
6.

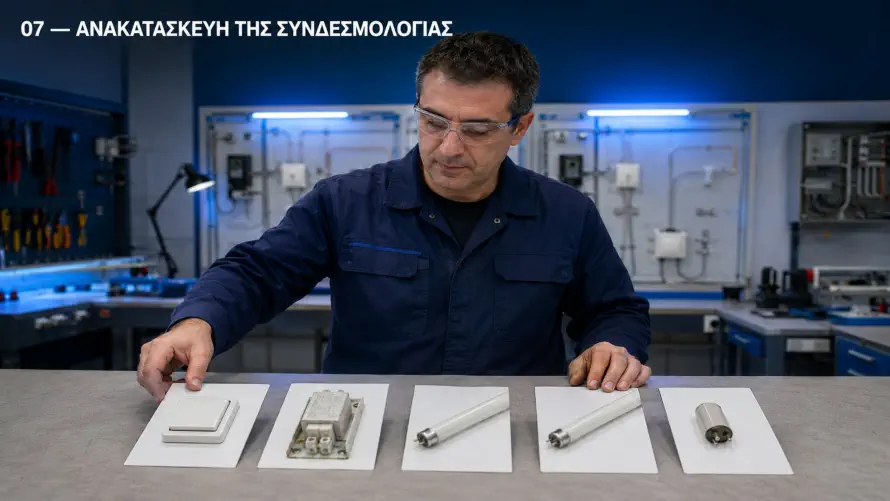

Πραγματοποίηση της συνδεσμολογίας.
7.
Δοκιμή της συνδεσμολογίας σε τάση 230V.
8.
Αποσυναρμολόγηση του φωτιστικού σώματος και επιστροφή των υλικών και οργάνων στην αποθήκη του εργαστηρίου.
Δραστηριότητα:
Να αντικαταστήσετε τον απλό διακόπτη από δύο ακραίους αλλέ ρετούρ διακόπτες
Δραστηριότητα:

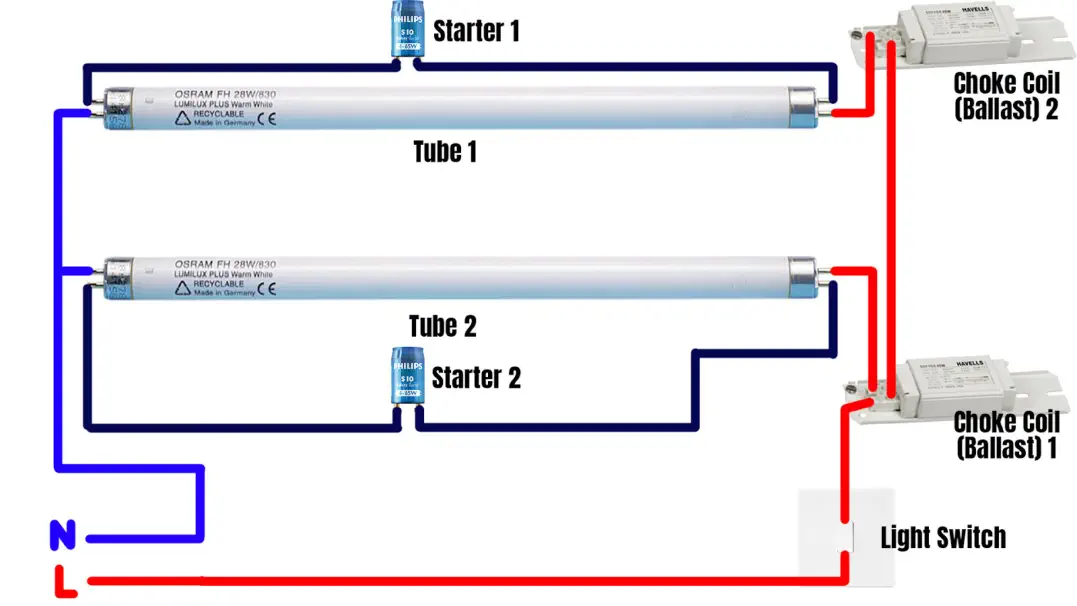

Να χρησιμοποιήσετε έναν δεύτερο λαμπτήρα φθορισμού ώστε να ελέγχονται από διακόπτη κομμιτατέρ

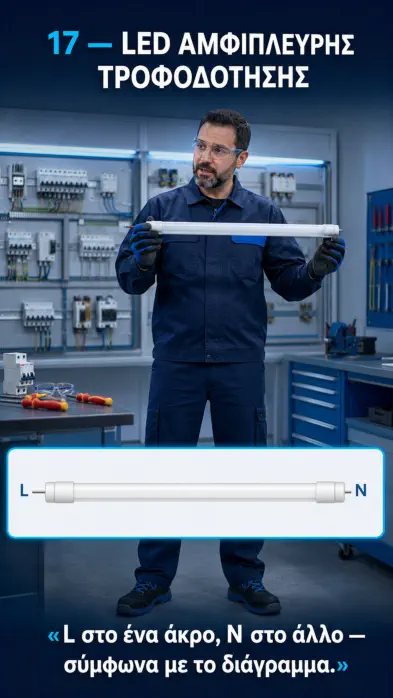

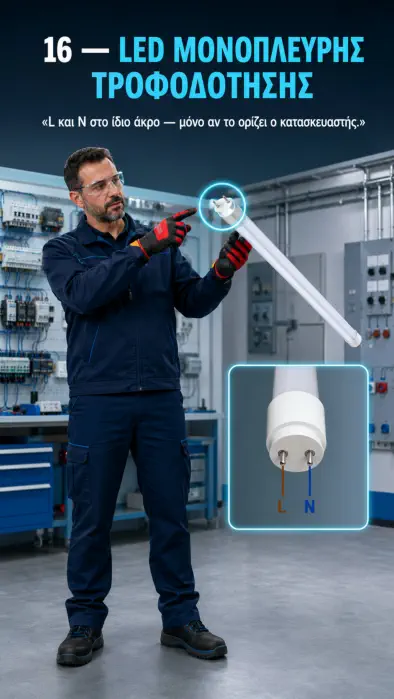

Δραστηριότητα:
Ένα
θέμα
που
αντιμετωπίζεται
στις
μέρες
μας
πολύ
συχνά
στην
πράξη,
είναι
η
αντικατάσταση
των
συμβατικών
γραμμικών
(σωληνωτών)
λαμπτήρων
φθορισμού
με
γραμμικούς
(σωληνωτούς)
λαμπτήρες
LED.
Η
συγκεκριμένη
αντικατάσταση
λαμπτήρων
σχετίζεται
με
την
γενικότερη
προσπάθεια
εξοικονόμησης / μείωσης της κατανάλωσης των διαφόρων ηλεκτρικών εγκαταστάσεων για τις οποίες προορίζεται
Ερώτηση
: το ακόλουθο κύκλωμα τι διακόπτη περιλαμβάνει; Περιγράψτε την λειτουργία του
Φθορισμός:
είναι
η
ιδιότητα
μερικών
χημικών
ουσιών
να
ακτινοβολούν
φως,
όταν
πάνω
τους
προσπίπτει
αόρατη ακτινοβολία μικρού μήκους κύματος.
Σημείωση:
οι
συγκεκριμένοι
λαμπτήρες
στηρίζονται
στο
φαινόμενο
του
φθορισμού
γι’
αυτό
και
ονομάζονται
λαμπτήρες
φθορισμού.
Η
έκφραση
“λαμπτήρες
φθορίου”
είναι
λανθασμένη
–
άλλο
πράγμα
το
χημικό
στοιχείο
“φθόριο” και άλλο πράγμα το φαινόμενο “φθορισμός”.
ΣΚΟΠΟΙ ΤΗΣ ΑΣΚΗΣΗΣ :
Μετά
το
τέλος
της
άσκησης
οι
μαθητές
θα
πρέπει
να
είναι σε θέση να :
1.
επιλέγουν
τα
σωστά
υλικά
για
την
πραγματοποίηση
της άσκησης.
2. συνδεσμολογούν σωστά τα υλικά που έχουν επιλέξει
3. χειρίζονται σωστά τα κατάλληλα εργαλεία
4.
αναφέρουν
τη
χρησιμότητα
της
σύνδεσης
ενός
λαμπτήρα φθορι¬σμού στις Ε.Η.Ε.
5.
αντικαθιστούν
τον
λαμπτήρα
φθορισμού
με
λαμπτήρα
LED

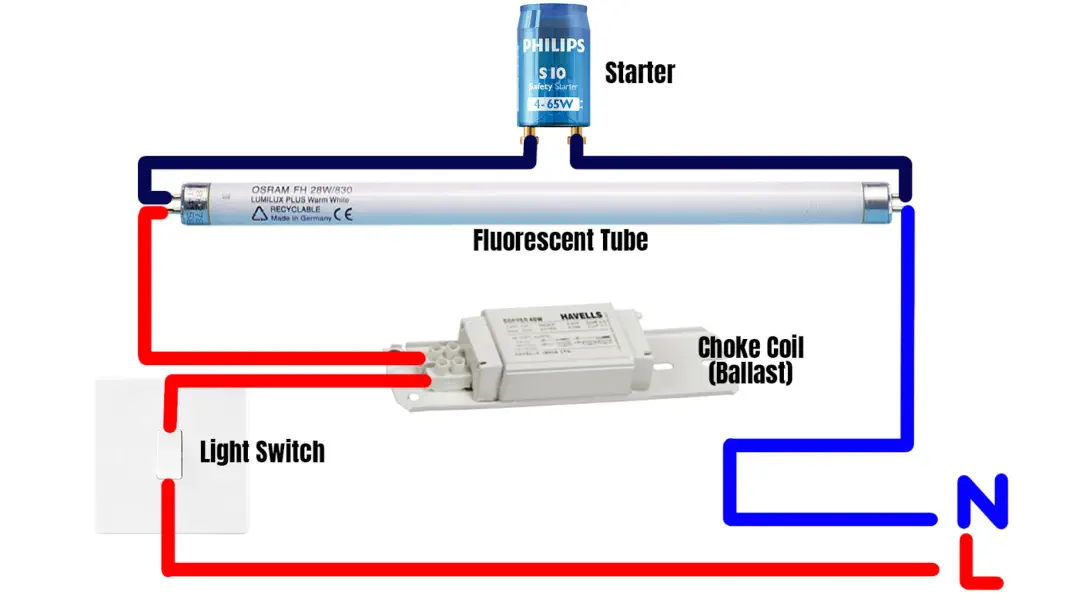

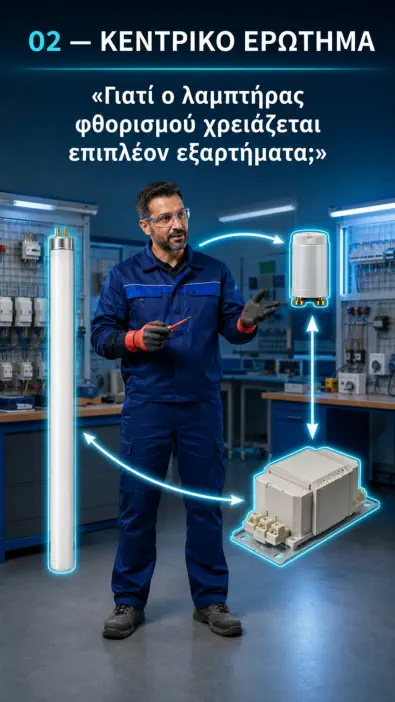

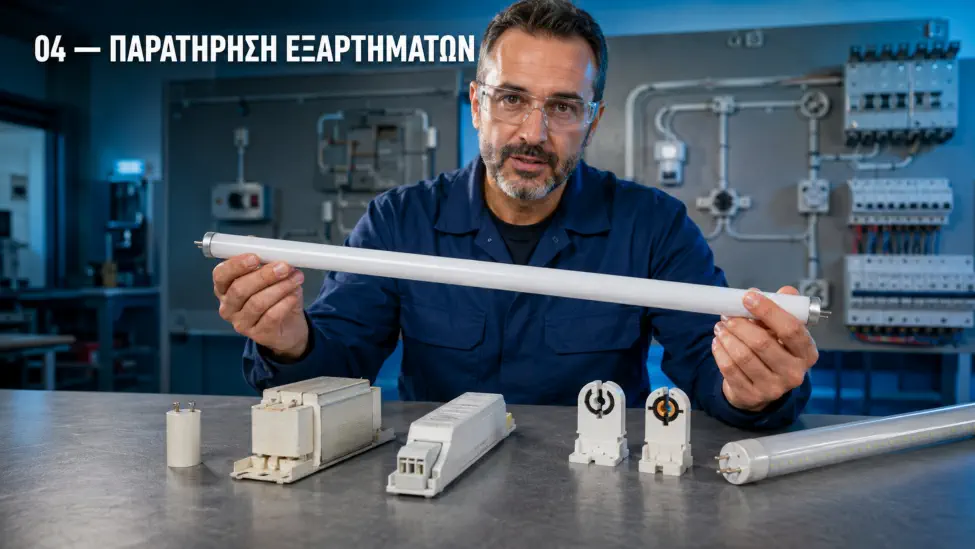

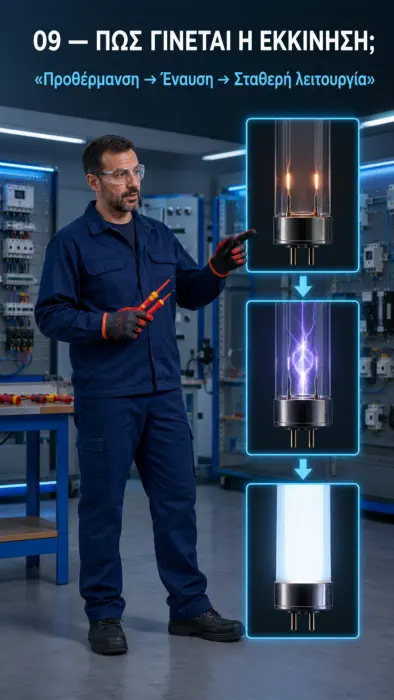

Για
να
λειτουργήσει
ένας
λαμπτήρας
φθορισμού
χρειάζεται
δύο
εξαρτήματα:
α)

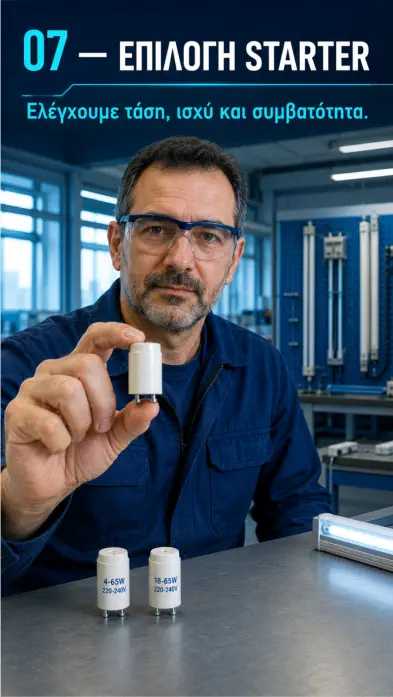

Εκκινητή
(Starter)
β)
Στραγγαλιστικό πηνίο (Ballast)
ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

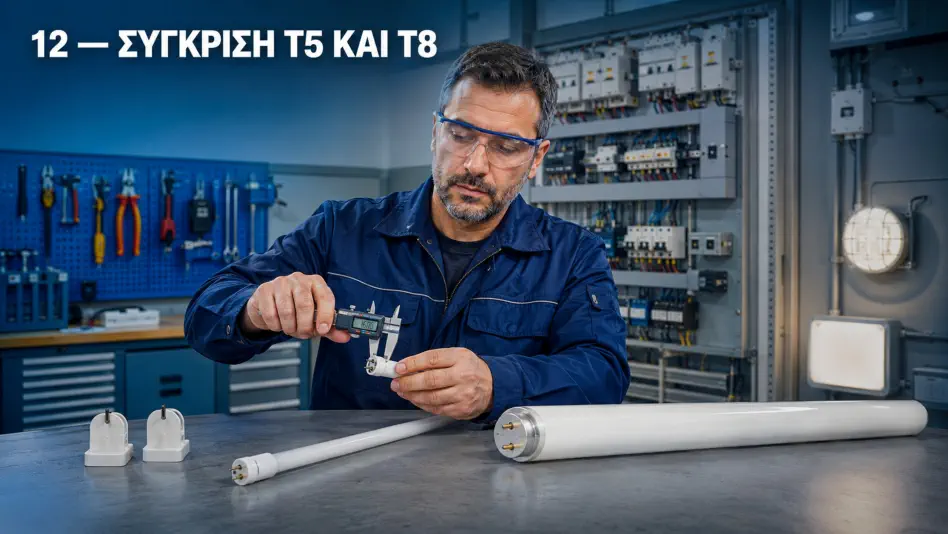

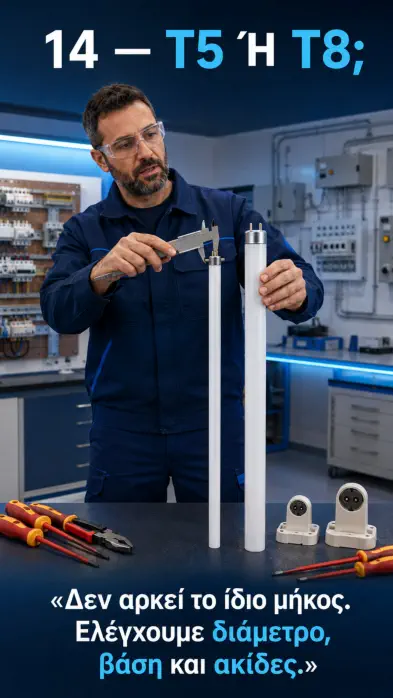

Σωλήνες Φθορισμού Τ5 και Τ8
Οι
σωλήνες
φθορισμού
T5
και
T8
χρησιμοποιούνται
συχνά
για
φωτισμό
περιβάλλοντος
σε
εμπορικούς
χώρους
όπως
γραφεία.
Ο
λαμπτήρας
φθορισμού
Τ5
είναι
νεότερη
τεχνολογία
από
τον
Τ8.
Ο
λαμπτήρας
φθορισμού
T5
έχει
απόδοση
περίπου
100
lm/W.
Ο
λαμπτήρας
φθορισμού
Τ8
μπορεί να φτάσει περίπου τα 90 lm/W φωτεινής απόδοσης.
Οι
σωλήνες
φθορισμού
T5
και
T8
χρησιμοποιούνται
συχνά
για
φωτισμό
περιβάλλοντος
σε
εμπορικούς
χώρους
όπως
γραφεία.
Δεδομένου
ότι
οι
διαστάσεις
των
λαμπτήρων
φθορισμού
Τ5
και
Τ8
είναι
διαφορετικές,
είναι
αρκετά
εύκολο
να
διακριθούν
μεταξύ
τους.
Η
λάμπα
φθορισμού
T5
είναι
λεπτή
και
μακριά
με
διάμετρο
16
mm.
Υπάρχουν
δύο
ακίδες
σε
κάθε
άκρο.
Η
απόσταση
μεταξύ
των
ακίδων
είναι
5
mm.
Η
λάμπα
φθορισμού
Τ8
είναι
παχύτερη
από
την
Τ5.
Η
διάμετρος
της
λάμπας
φθορισμού
T8
είναι
26
mm,
η
απόσταση
μεταξύ
των
ακίδων και στα δύο άκρα είναι 13 mm.
Ο
λαμπτήρας
φθορισμού
Τ5
είναι
νεότερη
τεχνολογία
από
τον
Τ8.
Ο
λαμπτήρας
φθορισμού
T5
έχει
απόδοση
περίπου
100
lm/W.
Ο
λαμπτήρας
φθορισμού
Τ8
μπορεί
να
φτάσει
περίπου
τα
90
lm/W
φωτεινής
απόδοσης.
Με
άλλα
λόγια,
οι
λαμπτήρες
φθορισμού
T5
μπορούν
να
χρησιμοποιούν
την
ίδια ποσότητα ισχύος για να παράγουν περισσότερο φως.
Τα
ηλεκτρονικά
ballast
έχουν
ενσωματωμένη
την
λειτουργία
του
starter
ενώ
και
η
συνδεσμολογία
τους
είναι
διαφορετική
και
φαίνεται
πάνω
στο
σώμα
τους.
Έχουν
το
πλεονέκτημα
της
χαμηλότερης
κατανάλωσης,
βάρους
και
της
ενσωματωμένης
διόρθωσης συντελεστή ισχύος.
Ηλεκτρονικό (πάνω) και απλό (κάτω) ballast
Σνδεσμολογία με ηλεκτρονικό allasta
