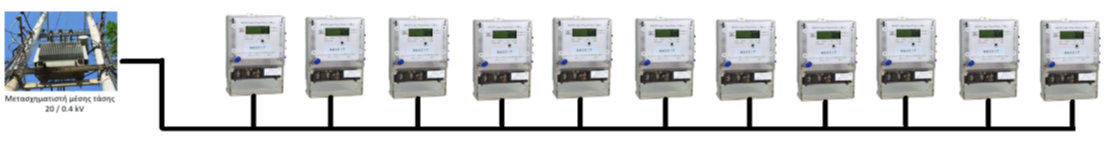

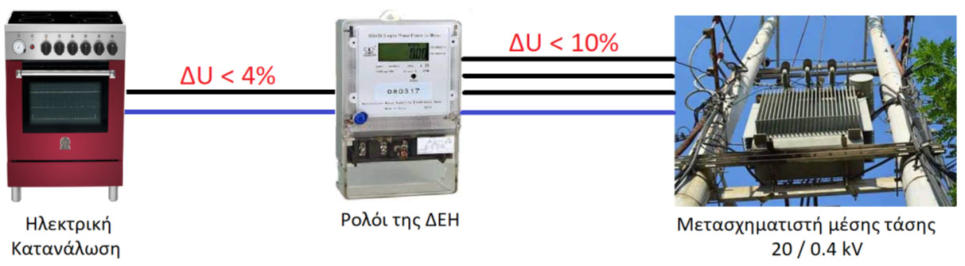

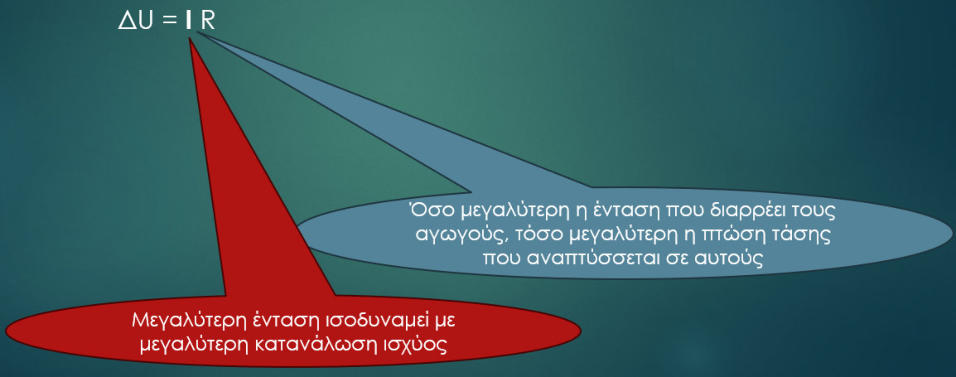

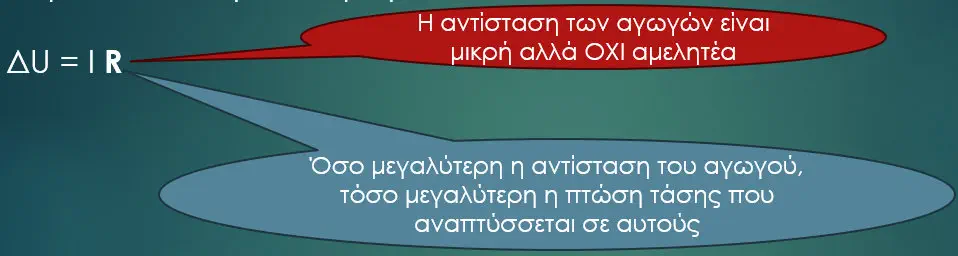

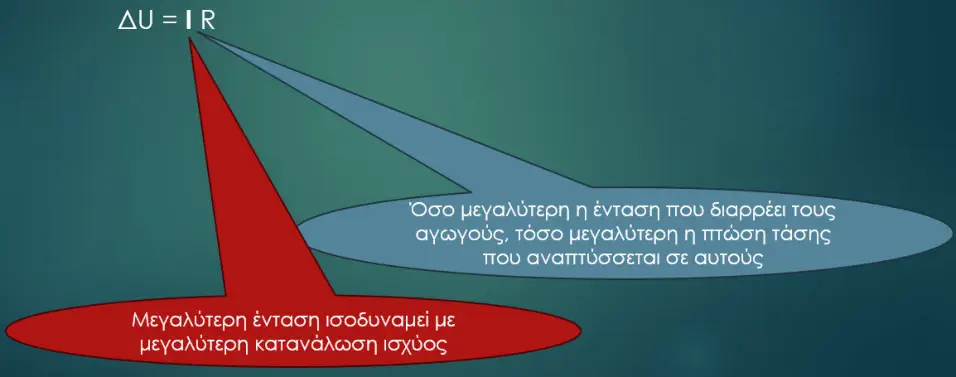

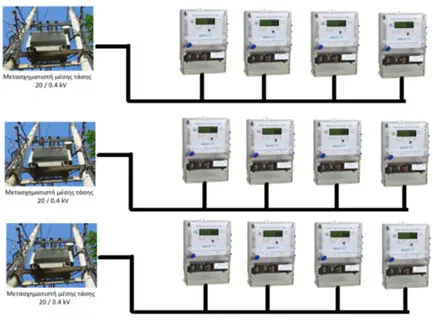

Πτώση Τάσης Δικτύου Τι είναι η Πτώση Τάσης Πτώση τάσης: είναι η διαφορά τάσης που αναπτύσσεται στους αγωγούς μεταφοράς ηλεκτρικής ενέργειας μεταξύ της τάσης αναχώρησης και άφιξης Όταν εκφράζεται ως ποσοστό επί της τάσης αφίξεως ονομάζεται εκατοστιαία πτώση τάσης ΔU% ΔU = 2 V, ΔU% = 2 / 18 Που οφείλεται η Πτώση Τάσης α. Στην αντίσταση των αγωγών β. Στην ένταση των αγωγών Πόση είναι η επιτρεπόμενη Πτώση Τάσης ΔU% Το 4% ισχύει μόνο όταν η εφαρμοζόμενη τάση δικτύου (μετρημένη στο μετρητή ΔΕΗ) είναι πολύ κοντά στα όρια της ονομαστικής της τιμής Η Απόσταση επηρεάζει την πτώση τάσης Όσο αυξάνεται η απόσταση από τον Μετασχηματιστή μέσης τάσης, τόσο αυξάνεται και η Πτώση Τάσης ΛΥΣΗ Περισσότεροι Μετασχηματιστές Μέσης Τάσης Γιατί η Απόσταση επηρεάζει την πτώση τάσης Άρα Παρατηρούμε ότι το μήκος l και η πτώση τάσης ΔU είναι μεγέθη ανάλογα Όσο αυξάνεται το μήκος l τόσο αυξάνεται η πτώση τάσης ΔU Άρα όσο μακρύτερα βρίσκεται η κατανάλωση από την πηγή, τόσο μεγαλύτερη πτώση τάσης αναπτύσσεται Η Ισχύς επηρεάζει την πτώση τάσης Όσο αυξάνεται ισχύς των καταναλωτών, τόσο αυξάνεται και η Πτώση Τάσης 200Volt και λιγότερο στους καταναλωτές 250Volt και περισσότερο στους καταναλωτές ΛΥΣΗ Περισσότεροι Μετασχηματιστές Μέσης Τάσης Γιατί η Ισχύς επηρεάζει την πτώση τάσης Άρα Παρατηρούμε ότι το η ισχύς Ρ και η πτώση τάσης ΔU είναι μεγέθη ανάλογα Όσο αυξάνεται η ισχύς Ρ τόσο αυξάνεται η πτώση τάσης ΔU Άρα όσο μεγαλύτερης ισχύος είναι η κατανάλωση, τόσο μεγαλύτερη πτώση τάσης αναπτύσσεται στις γραμμές μεταφοράς Ποιες επιπτώσεις έχει η μεγάλη Πτώση Τάσης Χαμηλότερη τάση στα άκρα του φορτίου από την ονομαστική του Άρα: Το ηλεκτρικό φορτίο δεν θα λειτουργεί σωστά Αποτέλεσμα: Πρόκληση βλαβών στα φορτία Η πτώση τάσης είναι απώλεια ενέργειας με τη μορφή θερμότητας Άρα: Αυτή η θερμότητα αυξάνει τη θερμοκρασία Αποτέλεσμα: αν η θερμοκρασία ξεπεράσει τα επιτρεπτά όρια, μπορεί να προκαλέσει πυρκαγιά Προσοχή: οι μη καλά σφιγμένες επαφές προκαλούν αύξηση της αντίστασης και της θερμοκρασίας Πως μετράμε την Πτώση Τάσης
