ΣΥΣΤΗΜΑΤΑ ΣΥΝΑΓΕΡΜΩΝ

Σκοπός του Κεφαλαίου Όταν θα έχετε ολοκληρώσει τη μελέτη του κεφαλαίου, θα είστε σε θέση να:

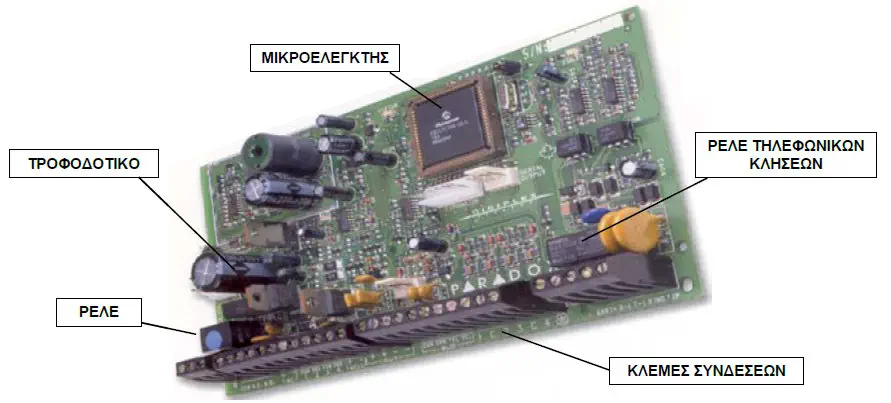

Γενικά Σε ένα σύστημα συναγερμού οι αισθητήρες αντιλαμβάνονται τον κίνδυνο , στέλνουν σήμα στην κεντρική μονάδα ελέγχου η οποία το επεξεργάζεται και με την σειρά του στέλνει το σήμα στις συσκευές σήμανσης συναγερμού. Επίσης το σύστημα συναγερμού συνδέεται με την τηλεφωνική γραμμή που παρέχει την δυνατότητα ειδοποίησης της αστυνομίας , της πυροσβεστικής κλπ σε κατάσταση συναγερμού. Δομή του συστήματος συναγερμού Τα βασικά στοιχεία ενός συστήματος συναγερμού είναι : Η κεντρική μονάδα ελέγχου Αποτελεί τον εγκέφαλο του συστήματος . Σε αυτή συνδέονται οι ηλεκτρικοί αισθητήρες , οι συσκευές σήμανσης και συναγερμού και οι συσκευές επικοινωνιών για τη μετάδοση του σήματος συναγερμού . Έχει την δυνατότητα ενεργοποίησης και απενεργοποίησης με διακόπτη–κλειδαριά , με εισαγωγή κωδικού σε πληκτρολόγιο ή με τηλεχειρισμό . Κάθε κεντρική μονάδα πρέπει να έχει : • Τροφοδοτικό με δυνατότητα τροφοδότησης με ρεύμα τουλάχιστον 2 Α • Επαναφορτιζόμενες μπαταρίες και φορτιστή που δίνουν την δυνατότητα συνεχούς λειτουργίας ακόμα και σε περίπτωση διακοπής του ηλεκτρικού δικτύου . Επίσης οι μπαταρίες πρέπει να διαθέτουν οπτικοακουστικές ενδείξεις κατάστασης φόρτισης των μπαταριών ώστε να γίνεται έγκαιρα αντιληπτό πότε πρέπει να γίνει η αντικατάσταση τους. • Τροφοδοσία 230 / 400 V AC από ανεξάρτητη γραμμή ισχύος στην οποία δεν συνδέεται καμιά άλλη ηλεκτρική κατανάλωση . • Ικανότητα σήμανσης συναγερμού σε περίπτωση δολιοφθοράς . • Δυνατότητα υποστήριξης τουλάχιστον 4 ζωνών προστασίας . • Υποστήριξη ειδοποίησης με τηλεφωνική επικοινωνία . • Τηλεχειρισμό • Χρονοκαθυστέρηση ώστε ο ιδιοκτήτης να έχει στην διάθεση του χρόνο να απομακρυνθεί από το χώρο μετά την ενεργοποίηση του συστήματος . Οι ηλεκτρονικοί αισθητήρες Διακρίνονται σε : • Μαγνητικές επαφές Αποτελούνται από δύο μαγνητικά τμήματα και τοποθετούνται σε παράθυρα και πόρτες . Το ένα τμήμα τοποθετείται στο ακίνητο μέρος της πόρτας ή του παραθύρου ενώ το άλλο μαγνητικό τμήμα τοποθετείται στο κινητό μέρος . Όταν η πόρτα ή το παράθυρο είναι κλειστά τότε υπάρχει επαφή μεταξύ των μαγνητικών τμημάτων . Όταν όμως ανοίξουν τότε η επαφή χάνεται και ενεργοποιείται ο συναγερμός . • Μικροδιακόπτες Συνδέονται με τεντωμένο σχοινί το οποίο σε περίπτωση παραβίασης μετατοπίζεται , παρασύρει τον διακόπτη και ενεργοποιείται ο συναγερμός . • Ανιχνευτές θραύσης Στερεώνονται σε παράθυρα και περιλαμβάνουν ηλεκτρονικό κύκλωμα που διεγείρεται από τις υψηλές συχνότητες που προκαλείται με το σπάσιμο του τζαμιού . Έχουν δυνατότητα ρύθμισης της ευαισθησίας τους . • Ανιχνευτές μικροκυμάτων Χρησιμοποιούνται για την ανίχνευση της κίνησης μέσα σε κάποιο χώρο . Περιλαμβάνουν πομπό και δέκτη μικροκυμάτων . Όσο δεν παρεμβάλλεται κανείς μεταξύ πομπού και δέκτη , η δέσμη μικροκυμάτων δεν διακόπτεται . Όταν όμως παρεμβληθεί κάποιος μεταξύ πομπού και δέκτη τότε η δέσμη μικροκυμάτων διαταράσσεται με αποτέλεσμα να ενεργοποιείται ο συναγερμός . • Ανιχνευτές υπέρυθρης ακτινοβολίας Ανιχνεύουν την εισαγωγή ατόμου σε κάποιο χώρο . Κάθε αντικείμενο εκπέμπει θερμότητα με την μορφή υπέρυθρης ακτινοβολίας . Ο ανιχνευτής αποθηκεύει την μέση θερμική ενέργεια κι όταν αυτή μεταβληθεί , με την εμφάνιση καινούριου αντικειμένου , ενεργοποιείται ο συναγερμός . Θεωρούνται πιο αξιόπιστοι από τους ανιχνευτές μικροκυμάτων . Σημείωση : Η πιο αξιόπιστη μέθοδος θεωρείται ο συνδυασμός ανιχνευτών μικροκυμάτων και ανιχνευτών υπέρυθρης ακτινοβολίας . Οι συσκευές σήμανσης και συναγερμού Πρόκειται για ηλεκτρονικές σειρήνες των 12 V DC που εκπέμπουν μεταβαλλόμενο ήχο στα 100 – 130 dB σε διάφορες συχνότητες ώστε να προκαλείται πανικός . Τοποθετούνται συνήθως σε εσωτερικούς χώρους . Αντίθετα σε εξωτερικό χώρο τοποθετούνται οι αυτόνομες ηλεκτρονικές σειρήνες που εκπέμπουν ήχο πάνω από 130 dB . Διαθέτουν ηλεκτρονικό κύκλωμα και μπαταρία που τοποθετούνται σε κουτί ώστε να μην μπορεί να παραβιαστεί . Οι συσκευές επικοινωνιών για τη μετάδοση του σήματος συναγερμού Χρησιμοποιούνται για την μετάδοση μηνύματος σε έναν αριθμό προεπιλεγμένης επιλογής σε περίπτωση ανάγκης όπως αστυνομία , τον ιδιοκτήτη κλπ .

Εγκατάσταση συστήματος συναγερμού

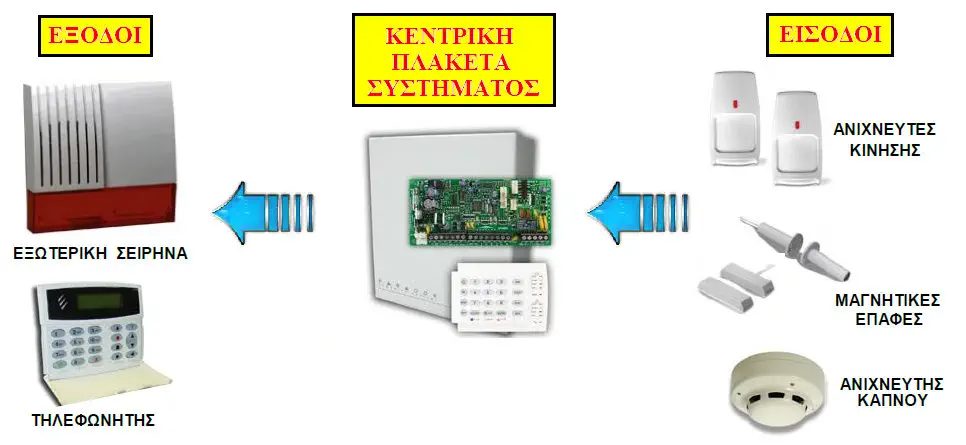

Βασικό διάγραμμα συνδεσμολογίας
