Θεωρία Σχεδίασης Ηλεκτρολογικό Σχέδιο: Είναι ένας διεθνής κώδικας επικοινωνίας των ηλεκτρολόγων , ώστε αυτοί να μπορούν να αναγνωρίσουν ,να κατανοήσουν και να χειρισθούν ένα ηλεκτρικό κύκλωμα ή μια ηλεκτρική εγκατάσταση Χαρακτηριστικά Ηλεκτρολογικού Σχεδίου Αυτοματισμού Σαφήνεια Απλότητα στην απόδοση δύσκολων εννοιών Συντομία στην περιγραφή ενός θέματος ΤΥΠΟΠΟΙΗΣΗ - ΣΠΟΥΔΑΙΟΤΕΡΟΙ ΗΛΕΚΤΡΟΛΟΓΙΚΟΙ ΔΙΕΘΝΕΙΣ ΚΑΝΟΝΙΣΜΟΙ VDE 100 ή DIN 57100 . Γερμανικοί κανονισμοί CENELEC (Comite Eureopeen de Normalisation Electrotechnique) , Ευρωπαϊκή Επιτροπή Ηλεκτροτεχνικής Τυποποίησης , στην παραπάνω ανήκει και η Ελλάδα IEC - 364 ( International Electrochnical Commission ) , Διεθνής Ηλεκτροτεχνική Ενωση, Διεθνείς Κανονισμοί Κ.Ε.Η.Ε. (Κανονισμοί Εσωτερικών Ηλεκτρικών Εγκαταστάσεων) , Ελληνικοί Κανονισμοί ΕΛ.Ο.Τ. (Ελληνικός Οργανισμός Τυποποίησης) ΓΕΝΙΚΕΣ ΑΡΧΕΣ ΣΧΕΔΙΑΣΗΣ • Τα διάφορα μέρη ενός εξαρτήματος ή συσκευής δεν σχεδιάζονται σαν ενιαίο σύνολο σε συγκεκριμένη θέση πάνω στο σχέδιο αλλά χωρίζονται σχεδιαστικά σε δυο ομάδες : α) Σε εκείνα που διαρρέονται από μεγάλα ρεύματα (ισχυρά) δηλαδή τις ηλεκτρικές καταναλώσεις της εγκατάστασης που παράγουν έργο (π.χ. ηλεκτροκινητήρες ) β) Σε εκείνα που διαρρέονται από μικρά ρεύματα δηλαδή στοιχεία με μικρή κατανάλωση (π.χ. πηνία , λυχνίες ,κτλ ) • Το σχέδιο δεν σχεδιάζεται σαν ενιαίο σύνολο αλλά το συνολικό ηλεκτρικό κύκλωμα χωρίζεται σχεδιαστικά σε δυο μέρη : α) Στο τμήμα του κυκλώματος που διαρρέεται από μεγάλα ρεύματα . Αυτό ονομάζεται κύκλωμα ισχύος ή κυρίως κύκλωμα β) Στο τμήμα του κυκλώματος που διαρρέεται από μικρά ρεύματα . Αυτό ονομάζεται κύκλωμα ελέγχου ή βοηθητικό κύκλωμα ή κύκλωμα αυτοματισμού ΚΑΝΟΝΕΣ ΣΧΕΔΙΑΣΗΣ Το ηλεκτρολογικό σχέδιο δεν γίνεται σε κλίμακα Τα στοιχεία των κυκλωμάτων σχεδιάζονται πάντα σε κατάσταση ηρεμίας Το πάχος των γραμμών των κυκλωμάτων δεν είναι πάντοτε ίδιο Οι γραμμές του σχεδίου διασταυρώνονται απλά (χωρίς κουκκίδα), όταν μεταξύ τους δεν υπάρχει ηλεκτρική σύνδεση Οι γραμμές του σχεδίου διασταυρώνονται με κύκλο , όταν μεταξύ τους υπάρχει αφαιρετή ηλεκτρική σύνδεση (πχ βίδες) Οι γραμμές του σχεδίου διασταυρώνονται με κουκκίδα , όταν μεταξύ τους υπάρχει μόνιμη ηλεκτρική σύνδεση (πχ κασσιτεροκόλληση)

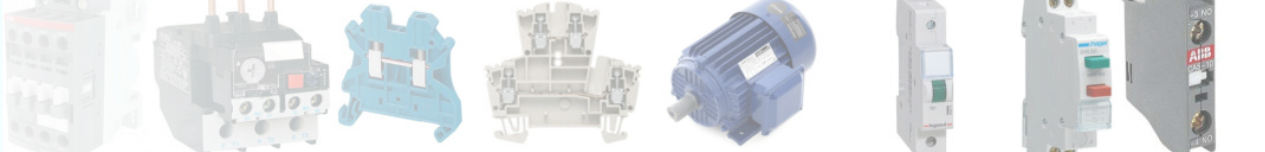

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΑΥΤΟΜΑΤΙΣΜΩΝ
