Βασικές συνδεσμολογίες
Βασικές συνδεσμολογίες τρανζίστορ
Άσκηση

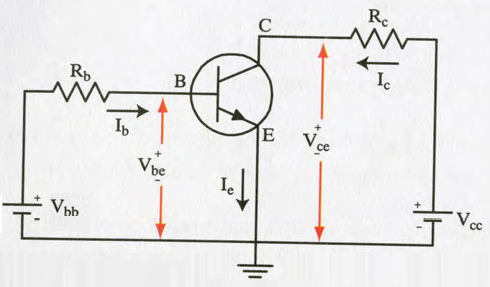

Για το ανωτέρω κύκλωμα κοινού εκπομπού με τρανζίστορ πυριτίου (Si) δίνονται: Vbb=2V, Rb=13KΩ, β=50, Rc=2,5ΚΩ και Vcc=20V.
Να υπολογιστούν: η συνεχής τάση Vbe, το συνεχές ρεύμα βάσης Ib, το συνεχές ρεύμα συλλέκτη Ic, το συνεχές ρεύμα εκπομπού Ie, η συνεχής τάση Vce, η ισχύς του τρανζίστορ Pc και η παράμετρος "α".
Συνδεσμολογία κοινού εκπομπού
Άσκηση
Για το ανωτέρω κύκλωμα κοινού εκπομπού με τρανζίστορ γερμανίου (Ge) δίνονται: Vbb=1,8V, Rb=15KΩ, β=45, Rc=5ΚΩ και Vcc=25V.
Να υπολογιστούν: η συνεχής τάση Vbe, το συνεχές ρεύμα βάσης Ib, το συνεχές ρεύμα συλλέκτη Ic, το συνεχές ρεύμα εκπομπού Ie, η συνεχής τάση Vce, η ισχύς του τρανζίστορ Pc και η παράμετρος "α".
Ευθεία φόρτου
Άσκηση
Σας δίνεται το ανωτέρω κύκλωμα και σας ζητείται να χαράξετε την ευθεία φόρτου και να προσδιορίσετε το σημείο ηρεμίας Q του τρανζίστορ για ρεύμα βάσης Ib=30μΑ.
