Απλή ενισχυτική διάταξη

Ενισχυτής κοινού εκπομπού

Άσκηση

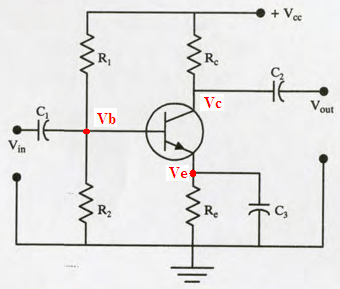

Στο ανωτέρω κύκλωμα ενισχυτή κοινού εκπομπού με τρανζίστορ πυριτίου (Si), η πηγή τροφοδοσίας V_cc=24V, η παράμετρος α=0,98, οι αντιστάσεις πόλωσης έχουν τιμή R₁=14ΚΩ, R₂=10ΚΩ και η αντίσταση εκπομπού R_e=4,7ΚΩ. Να βρείτε:

α) την τάση V_be

β) την τάση V_b (V_R2)

γ) την τάση V_e

δ) το ρεύμα Ι_e

ε) το ρεύμα I_c

Άσκηση

Ερώτηση

Πως μπορούμε με τη βοήθεια ενός ωμόμετρου να ελέγξουμε αν ένα τρανζίστορ είναι καμένο;

Ανατροφοδότηση

Μετράμε την αντίσταση μεταξύ των επαφών εκπομπού-βάσης (Ε-Β) και βάσης-συλλέκτη (Β-C), κατά την ορθή και ανάστροφη πόλωση. Ένα τρανζίστορ που λειτουργεί σωστά, θα πρέπει να έχει μικρή αντίσταση κατά την ορθή πόλωση και μεγάλη κατά την ανάστροφη.

Μέτρηση μεταξύ επαφών	PNP	NPN
Ε(+) / B(-)	Χαμηλή αντίσταση	Υψηλή αντίσταση
Ε(-) / B(+)	Υψηλή αντίσταση	Χαμηλή αντίσταση
B(+) / C(-)	Υψηλή αντίσταση	Χαμηλή αντίσταση
B(-) / C(+)	Χαμηλή αντίσταση	Υψηλή αντίσταση

(+) = θετικός ακροδέκτης του ωμομέτρου

(-) = αρνητικός ακροδέκτης του ωμομέτρου
