Βασικές λογικές πύλες

Λογικές πύλες AND, OR και ΝΟΤ

Άσκηση

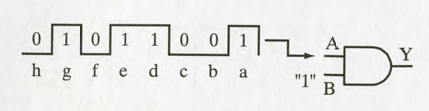

Η είσοδος Β είναι συνεχώς "1", ενώ στην είσοδο Α εισέρχεται η σειρά παλμών που φαίνεται στην ανωτέρω φωτογραφία.

Προσπαθήστε να σχεδιάσετε την σειρά παλμών στην έξοδο της πύλης AND.

Άσκηση

Σχεδιάστε την παλμοσειρά στην έξοδο της λογικής πύλης AND.

Άσκηση

Συμπληρώστε τον παρακάτω πίνακα αληθείας της πύλης AND τριών εισόδων.

A B C Y
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1

Ενεργοποίηση JavaScript

Άσκηση

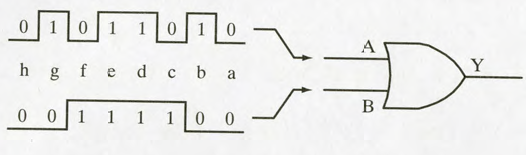

Σχεδιάστε την παλμοσειρά στην έξοδο της λογικής πύλης OR.

Άσκηση

Συμπληρώστε τον παρακάτω πίνακα αληθείας της πύλης OR τριών εισόδων.

A B C Y
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1

Ενεργοποίηση JavaScript

Άσκηση

Αν η είσοδος Α=0, τότε να βρείτε τις λογικές καταστάσεις στις εξόδους όλων των πυλών ΝΟΤ.

Λογικές πύλες NAND και NOR

Άσκηση

Η είσοδος Β είναι συνεχώς "0", ενώ στην είσοδο Α εισέρχεται η σειρά παλμών που φαίνεται στην ανωτέρω φωτογραφία.

Προσπαθήστε να βρείτε την σειρά παλμών στην έξοδο της πύλης ΝAND.

Άσκηση

Ερώτηση

Προσπαθήστε να βρείτε με ποια πύλη αντιστοιχεί μια NAND με την παρακάτω συνδεσμολογία:

Απαντήσεις

NAND

AND

NOR

OR

NOT

Ανατροφοδότηση

Άσκηση

Συμπληρώστε τον παρακάτω πίνακα αληθείας μιας NAND τριών εισόδων.

Α Β C Y
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1

Ενεργοποίηση JavaScript

Άσκηση

Η είσοδος Β είναι συνεχώς "1", ενώ στην είσοδο Α εισέρχεται η σειρά παλμών που φαίνεται στην ανωτέρω φωτογραφία.

Προσπαθήστε να βρείτε την σειρά παλμών στην έξοδο της πύλης ΝOR.

Άσκηση

Συμπληρώστε τον παρακάτω πίνακα αληθείας μιας NOR τριών εισόδων.

Α Β C Y
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1

Ενεργοποίηση JavaScript

Λογική πύλη XOR

Άσκηση

Συμπληρώστε τον παρακάτω πίνακα αληθείας μιας XOR τριών εισόδων, χρησιμοποιώντας ως δεδομένο ότι η λογική πύλη XOR δίνει στην έξοδό της "1" όταν το σύνολο των "1" στις εισόδους της είναι περιττός αριθμός.

A B C Y
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1

Ενεργοποίηση JavaScript

Άσκηση

Σχεδιάστε την παλμοσειρά στην έξοδο της λογικής πύλης XOR.

(c) Αμπατζόγλου Γιάννης, MSc  Ηλεκτρονικός Μηχανικός, καθηγητής ΠΕ84
