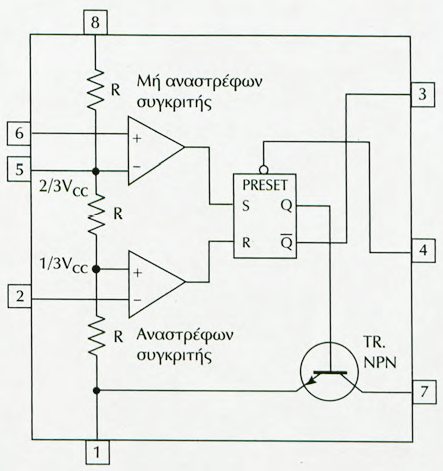

Ο.Κ. 555

O.K. 555

Datasheet

Μελετήστε το φύλλο εδομένων του Ο.Κ.555

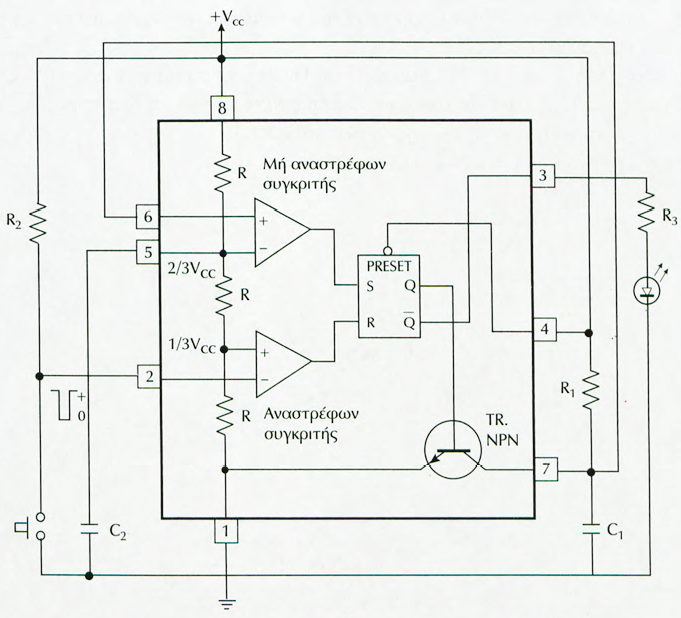

Μονοσταθής πολυδονητής με το 555

Ο μονοσταθής πολυδονητής είναι μία γεννήτρια παλμών, η διάρκεια των οποίων εξαρτάται από ένα κύκλωμα RC, το οποίο συνδέεται εξωτερικά στο Ο.Κ. 555 (R1, C1). Ο μονοσταθής πολυδονητής παρουσιάζει δύο καταστάσεις εξόδου:

– Μία σταθερή, στην οποία η τάση εξόδου είναι περίπου ίση με μηδέν (λογικό ″0″) και

– Μία ασταθή, στην οποία η τάση εξόδου είναι υψηλής στάθμης (λογικό ″1″).

Η υψηλή αυτή στάθμη στην έξοδο λαμβάνεται όταν στην είσοδο trigger του Ο.Κ. 555 (Pin 2) εφαρμοστεί ένας παλμός με μέτωπο καθόδου και απόλυτη τιμή τάσης μεγαλύτερη από το 1/3 της VCC. Η διάρκεια του παλμού στην έξοδο (δηλαδή
ο χρόνος που η έξοδος θα είναι σε HIGH στάθμη) εξαρτάται από την τιμή της RC. Όταν περάσει ο χρόνος αυτός, η έξοδος επανέρχεται αυτόματα στη σταθερή της κατάσταση (λογικό ″0″) και παραμένει έτσι μέχρι να εφαρμοστεί ένας νέος παλμός στο Pin 2. Η διάρκεια των παλμών trigger πρέπει να είναι μικρότερη από εκείνη των παλμών εξόδου του Ο.Κ. 555.

Aπό τη στιγμή που θα διεγερθεί ο μονοσταθής πολυδονητής, η έξοδός του θα παραμείνει σε HIGH στάθμη μέχρι
το τέλος του χρόνου tp (set time). Η έξοδος δεν αλλάζει κατάσταση, ακόμα και αν εφαρμοστεί νέος παλμός trigger πριν το τέλος του χρόνου tp. Ο μοναδικός τρόπος για την επαναφορά του μονοσταθή πολυδονητή στη σταθερή του κατάσταση (λογικό ″0″), κατά τη διάρκεια του tp, είναι να ενεργοποιήσουμε την είσοδο Reset (Pin 4). Η είσοδος Reset ενεργοποιείται όταν εφαρμοστεί μια αρνητική τάση στο Pin 4.

Άσκηση

- Το ανωτέρω κύκλωμα απεικονίζει ένα (ασταθή/μονοσταθή) πολυδονητή.

- Η έξοδος είναι συνέχεια (HIGH ή LOW) μέχρι να υπάρξει εξωτερική διέγερση από το push button S1

- Μόλις πατηθεί (και ελευθερωθεί) το push button S1, τότε στην έξοδο θα εμφανιστεί παλμός (HIGH ή LOW) για χρόνο ίσο με tp=1,1*R1*C1

- Αν R1=R2=10KΩ,  R3=470Ω, C1=470μF και C2=10nF, τότε η διάρκεια της στάθμης HIGH του παλμού εξόδου είναι tp = msec

Ενεργοποίηση JavaScript

Άσκηση

Αν στο ανωτέρω κύκλωμα μονοσταθούς πολυδονητή είναι R1=100KΩ, R2=10KΩ,  R3=330Ω, C1=10μF και C2=0,01μF, τότε η διάρκεια της στάθμης HIGH του παλμού εξόδου είναι tp = sec

Ενεργοποίηση JavaScript

Ασταθής πολυδονητής με το 555

Ο ασταθής πολυδονητής είναι ένα κύκλωμα το οποίο παράγει στην έξοδό του μία τετραγωνική κυματομορφή και καμμία από τις δύο καταστάσεις της εξόδου δεν είναι σταθερή. Ο ασταθής πολυδονητής δε χρειάζεται εξωτερικούς παλμούς διέγερσης για την αλλαγή της κατάστασης εξόδου και γι’ αυτό ονομάζεται ″κύκλωμα ελεύθερης ταλάντωσης″.

Ο κύκλος εργασίας (duty cycle) της τετραγωνικής κυματομορφής εξόδου καθορίζεται από δύο αντιστάσεις και έναν πυκνωτή που συνδέονται εξωτερικά στο Ο.Κ. 555 (R1, R2, C1). Ο πυκνωτής C1 φορτίζεται και εκφορτίζεται μεταξύ των τιμών 2/3 Vcc και 1/3 Vcc. Η εκφόρτιση του πυκνωτή δεν είναι ακαριαία, όπως συμβαίνει στον μονοσταθή
πολυδονητή, γιατί τώρα στο ρεύμα εκφόρτισης παρεμβάλλεται η αντίσταση R2.

).

Άσκηση

- Το ανωτέρω κύκλωμα απεικονίζει ένα (ασταθή/μονοσταθή) πολυδονητή.

- Το κύκλωμα παράγει τετραγωνικούς παλμούς (με/χωρίς) εξωτερική διέγερση.

Αν R1=47KΩ, R2=4,7KΩ, C1=0,1μF και C2=10nF, τότε:

- ο χρόνος που ο παλμός εξόδου είναι στη στάθμη HIGH είναι tOΝ =  msec

- ο χρόνος που ο παλμός εξόδου είναι στη στάθμη LOW είναι tOFF = msec

- η περίοδος της κυματομορφής στην έξοδο είναι Τ = msec

- η συχνότητα της κυματομορφής στην έξοδο είναι f = Hz

- ο κύκλος εργασίας (duty cycle) σε ποσοστό % είναι D.C = %

Ενεργοποίηση JavaScript

Άσκηση

Αν στο ανωτέρω κύκλωμα ασταθούς πολυδονητή είναι R1=22KΩ, R2=820KΩ, C1=0,47μF και C2=0,01μF, τότε:

- ο χρόνος που ο παλμός εξόδου είναι στη στάθμη HIGH είναι tOΝ = sec

- ο χρόνος που ο παλμός εξόδου είναι στη στάθμη LOW είναι tOFF = sec

- η περίοδος της κυματομορφής στην έξοδο είναι Τ =  sec

- η συχνότητα της κυματομορφής στην έξοδο είναι f = 1,8 Hz

- ο κύκλος εργασίας (duty cycle) σε ποσοστό % είναι D.C = 50,6 %

Ενεργοποίηση JavaScript
